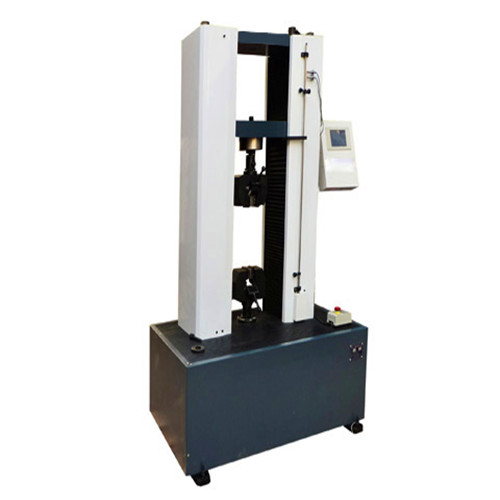

线缆拉力试验机

基本功能：

    抗拉试验、抗压试验、三点抗折试验，抗剪试验，穿刺试验等。

基本操作步骤：

上电→设置试验参数→启动试验待机状态→装夹试件→启动试验→试验结束自动回位→显示试验结果→试验结果存储→按需输出试验结果。

功能简介：

A,荷重测量：采用美国进口全力牌高稳定、高精度电子传感器。

B,试样变形测量：有三种方式：通过位移或者大变形、小变形测量，采用24位A/D转换单片采集系统，经微机采集系统，实现试样的变形测量。

C,位移测量：采用日本高精度光电编码器与丝杠同轴转角，通过脉冲实现横梁上下移动测量。

D,传动控制系统：采用D/A转换及单片机和电脑控制系统松下全数字式交流伺服电机，连接减速机，通过同步齿轮带带动丝杠转动加荷，保证传动效率高，噪音低、传动平稳。

E,数据处理软件：控制系统软件采用基于windows操作系统平台，具有运行速度快、界面友好、操作简单、可满足不同材料的试验方法的需要。满足压缩、拉伸、弯曲、剪切、顶破、疲劳等要求。如有特殊要求，软件可定做。并可按用户要求更改软件。可满足ISO,GB、ASTM、DIN、JIS，CNC等标准的要求。

软件功能：

A. 测试标准开放式:客户可自行编辑所测试样之标准信息，如标准名称，测试速度，定荷重，定位移，疲劳，静压等。

B. 试品资料:提供使用者设定所有试品数据，一次输入数据可重复使用。

C. 双报表编辑:开放式使用者编辑报表，供测试者选择 自己喜好的报表。

D. 各长度、力量单位、显示位数采用动态互换方式，力量单位Kg、N、KN、g、lb，变形单位mm、cm、inch。

E. 图形曲线尺度自动最佳化Auto Scale，可使图形以 最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变 荷重-2点延伸图，以及多曲线对比。

F．测试结果可以EXCEL格式的数 据形式输出。

G．测试结束可自动存档、手动存档，测试完毕自动求算最大力量、屈服强度、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、断点位移x％荷重、断点荷重X％位移、等等。

H．多种语言随机切换：简体中文、繁体中文、英文。

机械功能：

A,自动清零：计算机接到试验开始指令，测量系统自动清零,不会重复记录残余值。

B,自动返车：自动识别试样断裂或试验结束后，活动横梁自动返回初始位置，方便试验操作。

C,限位保护：具有电磁感应和机械两级保护；

D,过载保护：当负载超过额定的10%时自动停机；

E,紧急停机：设有急停开关，用于紧急状态切断整机电源；

F,自动诊断：系统具有自动诊断功能，定时对测量系统，驱动系统进行过压，过流、插线，断电等检查，出现异常情况立即报警和停。

主要技术参数：

A，机台荷重：5000KG

B，力量传感器：50KN，一个(美国全力)

C，容量分段:Auto Rang，精解度1/300000。

D，控制系统：微电脑自动控制数据，单片机自动采集数据每秒达50点。

E，测试空间：测试宽度约350mm；联板行走空间约1000 mm

F，安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能，超过额定负荷5-10% 机器自动停机

G，准确等级: 0.5级

H，力量精度：±0.5%以内

I，试验力显示分辨率：0.001N

J、位移分辨率：0.001mm

K、位移调节范围： 1%-100%，

L，位移精度：±0.5%以内

M，力量单位选择： g/kg/N/KN/LB；位移单位选择：cm.mm inch

N，夹具配置：根据用户产品需求免费定制夹具一副

O，显示方式:  计算机和触摸液晶屏显示（都可单独完成试验）。

P，控制方式：计算机和微电脑触摸屏都能直接完成试验（双位式）

Q，动力系统：交流伺服马达(日本松下)

R，丝    杆： 高精度无间隙滚珠丝杆（中国台湾上银）

S，速度范围：0.01-500mm/min内自选（速度无级可调）

T，使用电源: AC220V  50 Hz

U，机台尺寸：900×450×1800mm

工作原理：

    本机采用高速DSP平台，其高集成度、强大的控制、数据处理能力、高可靠性，采用自适应PID算法的全数字、力、变形、位移控制系统，实现力、变形、位移全数字控制， USB2.0通讯，即插即用接口此种接口可实现热插拔，即具有即插即用功能。主机和触摸屏微电脑都可单独完成实验，互不干扰，系统板采用4层PCB抗干扰布线方法，整个控制系统具有很高的性价比、高可靠性，采用微机控制全试验过程，实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。采用微机进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，全中文的Windows平台下的试验软件，具有很强的数据和图形处理功能，可即时打印出完整的试验报告和试验曲线。通过对成组试验曲线的叠加分析，可准确掌握质量，调控参数。多方式的数据查询功能，可使管理者清晰把握质量控制发展变化趋势。
